مُساهمةموضوع: ورشة تشغيل المخرطة (هندسة انتاج)   السبت مارس 07, 2009 1:56 am

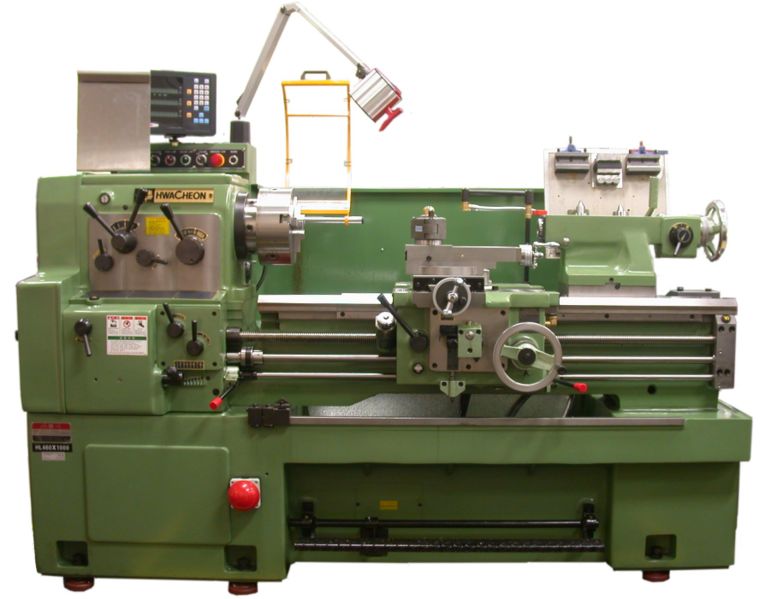

المخرطة









·تستخدم في تشكيل المعادن مثل الصلب والزهر والنحاس والألمنيوم إلى أشكال مختلفة مثل الاسطوانة و المخروطية و البيضاوية والكروية وعمل القلاوظ بأنواعه ( مثلث – مربع ) .

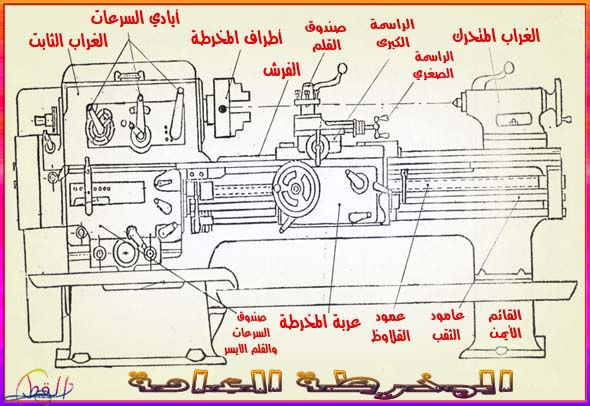

الأجزاء الرئيسية للمخروطة
-الغراب الثابت : يحمل عمود قلب المخروطة المركب عليه ظرف المخرط , ويتم التحكم في سرعته عن طريق مجموعات من التروس المركبة حسب المعدن .

- ظرف المخرطة : مركب على عمود قلب المخرطة بواسطة قلاوز و مزود بثلاثة فكوك ( الفم ) أو أربعة ويستخدم في تثبيت الشغلة بواسطة مفتاح الظرف .

-الغراب المتحرك : يتحرك على فرش المخرط حركة مستقيمة , ويستخدم في :
أ- سند المشغولات الطويلة بواسطة زنبة المخرطة .
ب- ثقب المشغولات بواسطة البنطة .

- عربة المخرطة : تتحرك على فرش المخرطة على دليل على شكل هرم ناقص حركة موازية لمحور المخرطة ويستخدم في :
أ- الخراطة الاسطوانية يدويا او آليا بواسطة تعشيقها مع عمود التغذية .
ب- عمل القلاوظ بواسطة تعشيقها مع عمود القلاوظ عن طريق المجاشمة .

-الراسمة الكبرى : وهي مركبة فوق العربة وتتحرك حركة عمودية على محمور المخرطة وتستخدم في :
أ-الخراطة الجانبية ( تسوية القورة ) يدويا او آليا بواسطة تعشيقها مع عمود التغذية .
ب- وتستخدم في عملية القطع على المخرطة ( فصل جزء من المشغولة ) .

- الراسمة الصغرى : وهي مثبته فوق الرسامة الكبرى على منقلة مدرجة بواسطة مسمارين تثبيت بالصامولة و تستخدم في عمل الأشكال المخروطية القصيرة وحركتها يدويا فقط .

- صدوق القلم : وهو مركب فوق الراسمة الصغرى وفائدته حمل العدة القاطعة ( أقلام المخروطة ) وتثبيتها بواسطة مسامير القلاوظ ويمكن تثبيت أكثر من قلم مخرطة عليه .

- فرش المخرطة : يصنع من حديد الزهر المسبوك وبه دليلان على شكل هرم ناقص وآخران مسطحان تتحرك عليهما عربة المخرطة والغراب المتحرك حركة مستقيمة .
- عامود التغذية : يستخدم في تحريك عربة الراسمة الكبرى آليا .

- عامود القلاوظ : يستخدم في تحريك عربة المخرطة آليا عن طريق الجاشمة ( الصامولة ) وذلك لعمل القلاوظ .

- صندوق السرعات : خاص بتحريك عمود التغذية وعمود القلاوظ والتحكم في سرعتيهما .

- القوائم : وهي عبارة عن قائمين من الزهر أحدهما يمين المخرطة و الآخر شمالها وفائدتهما حمل فرش المخرطة بما عليه وكذا الغراب الثابت وصندوق السرعات ( التغذية ) .

- حوض استقبال الرايش : يصنع من الصلب الرقيق ويثبت بين القائمين وفائدته استقبال الرايش الناتج عن التشغيل وكذلك سائر التبريد أثناء العمل .

..............................................................................................................
الموضوع منقول
الرجوع الى أعلى الصفحة اذهب الى الأسفل
eng.shahira
مهندس فعال
مهندس فعال


عدد الرسائل: 157
العمر: 21
العمل/الترفيه: Student
الـكـلـيـــة :: the faculty of engineering

مُساهمةموضوع: رد: ورشة تشغيل المخرطة (هندسة انتاج)   الأربعاء أكتوبر 20, 2010 6:33 pm

لك جزيل الشكر وجزاك الله خيرا ووفقك لما يحب ويرضي
